ディップスイッチの状態は?

2005/8/23

動作

AKI-H8/3069FフラッシュマイコンLANボードをマザーボードにとりつけます。
マザーボード上のディップスイッチの状態を読み取ります。

注意事項

注意すべきことは「LEDを制御する」と同様、つぎのとおりです。

• MES2.0b3はモード5で動作している。
• マザーボード上のディップスイッチはP5に接続している。
• 16ビットモードで動作しているときは、P4は入出力ポートとして使えない。P4を入出力ポートとして使うためには、ABWCRを0xFFとして、H8/3069Fを8ビットモードで動作させる。
• P5を入力ポートとして使うためにはP5DDRを0にする。
• P5はプルアップする。プルアップするためにはP5PCRを0x0Fにする。

プログラム

1. Eclipseを起動して、新しいプロジェクトをつくります。
   プロジェクト名はDipSWにします。



2. 新規にMakefileとdipsw.cをつくります。


   「LEDを制御する」では、Makefileの修正個所が多数あり、大変だったと思います。こんどは、Makefileを大幅に修正しました。他のプロジェクトへ移行しやすくするために、開発対象名TARGETを宣言しています。この部分を直すだけで再利用できるようにしました。

   Makefile

   ## dipsw.c
   MES2 = /home/j00300/H8/MES2.0b3
   TARGET = dipsw

   SOURCE = $(TARGET).c
   OBJ = $(TARGET).o
   ELF = $(TARGET).elf


   clean :
           rm -f $(OBJ) $(ELF)

   all : $(ELF)

   $(ELF) : $(OBJ)
           h8300-elf-gcc -Wl,--section-start=.stack=0x400 -B $(MES2)/local/h8300-elf -L$(MES2)/app -mint32 -mh -T $(MES2)/app/h8pic.x -nostartfiles $(MES2)/app/h8piccrt0.S -o $(ELF)  $(OBJ) -lmes_h8
           cp $(ELF) /tftpboot/

   $(OBJ) : $(SOURCE)
           h8300-elf-gcc -B $(MES2)/local/h8300-elf -I $(MES2)/app -mint32 -mh -fPIC -O2 -c $(SOURCE)



   dipsw.c

   #include <mes2.h>
   #include <h8/reg3067.h>


   int main(){
           printf("DIP SW test (AKI-H8/3069)\r");

           ABWCR=0xff;

           P5DDR=0;
           P5PCR=0x0f;

           int i;
           for(i=0;i<16;i++){
           printf("%d\r",P5DR);
           sleep(3000);
           }
   }



3. プロジェクトをビルドします。



4. H8/3069FフラッシュマイコンLANボードを起動します。

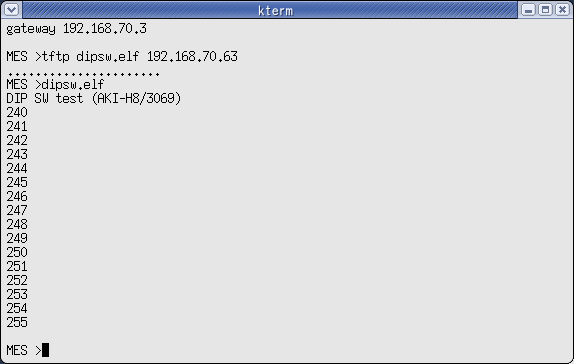

   xterm(kterm)を起動し、minicomを実行します。
   tftpコマンドでdipsw.elfをAKI-H8/3069Fにダウンロードし、dipsw.elfを実行します。
