トロイダル コア |
(2001/11/20)
トロイダルコアとは?
磁性体(カーボニル鉄Fe(CO)5)の粉をドーナツ状に固めて、焼いて固めたものです。
これに線を巻くことでコイル(無端ソレノイド)をつくることができます。
磁性体の粉を焼結したことで高周波での損失がすくなくなります。
磁性体の種類で使用できる周波数は異なります。
磁性体 | カーボニル鉄 Fe(CO)5 | マンガン・亜鉛 Mn・Zn | ニッケル・亜鉛 Ni・Zn |
製法 | カーボニル鉄の粉を絶縁体で包み、 圧縮成形したのち焼結する。 |
磁性体を圧縮成型し、焼結する。 | |
特徴 | 比透磁率はあまり高くない。 高周波での損失が少ない。 |
比透磁率が高い。 損失(鉄損)が多い。 低周波(1MHz以下)で使用する。 |
比透磁率が高い。 10MHz以下で使用する。 |
比透磁率 | 50以下 | 1000~5000程度 | 100~1000程度 |
製品 | Tシリーズ | FTシリーズ(FT-xx-#43,75,77) | FTシリーズ(FT-xx-#61,63) |
トロイダルコアの名称

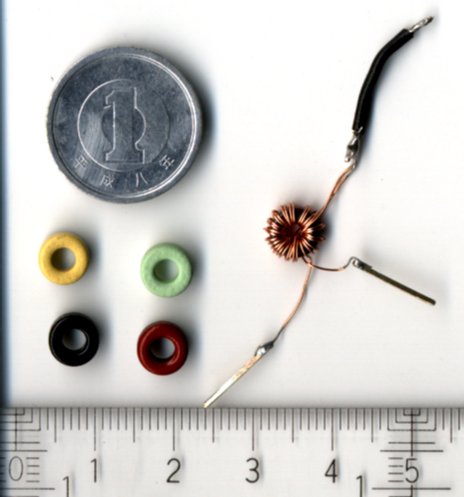

T-25-#12のようにコアサイズを示す略号(T-xx)とコアの材質を示す略号(#yy)で記述されている。右の写真は、フェライトコア(T-25シリーズ)である。
トロイダルコアを使用すると、コイルから発生した磁束の大部分がコア内に集まり、コア外に洩れる磁束がほとんどなくなる。
洩れ磁束が少ないということは、
というメリットがある。巻数とインダクタンスの関係については、電気磁気学の書物にでています。
コアサイズ | サイズ[mm] | ||
外径 | 内径 | 厚さ | |
T-12 | 3.2 | 1.6 | 1.3 |
T-25 | 6.5 | 3.0 | 2.4 |
T-37 | 9.4 | 5.2 | 3.3 |
T-50 | 12.7 | 7.7 | 4.8 |
T-68 | 17.5 | 9.6 | 4.8 |
T-80 | 20.2 | 12.6 | 6.4 |
T-94 | 23.9 | 14.2 | 7.9 |
T-106 | 26.9 | 14.2 | 11.1 |
T-130 | 33.0 | 19.8 | 11.1 |
T-200 | 50.8 | 31.8 | 14.0 |
コアの種類 | 色 | 比透磁率 | 使用できる周波数 | 周波数特性 |

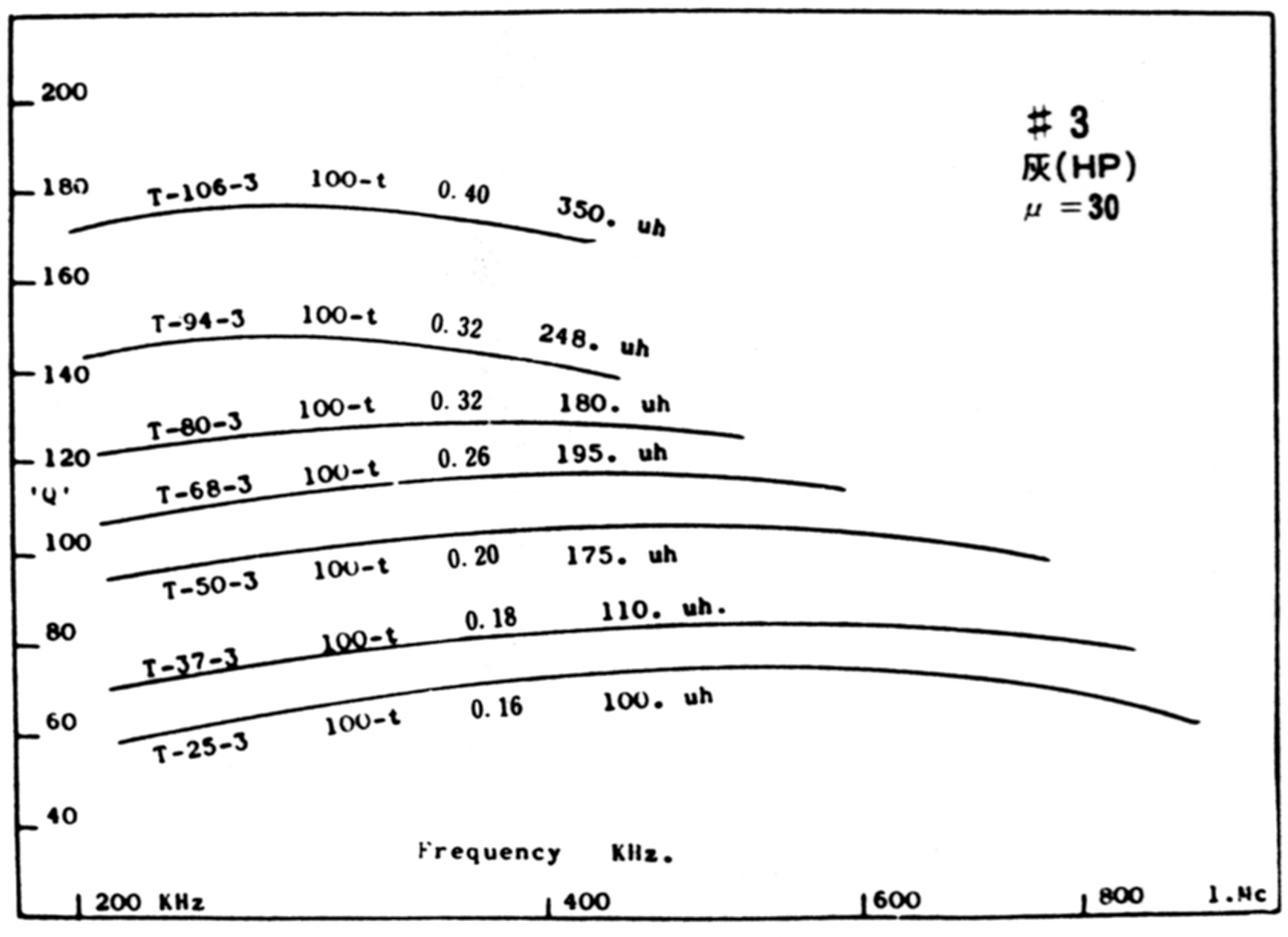

#3 | グレー | 30 | 50kHz-500KHz | fig 5-1 |

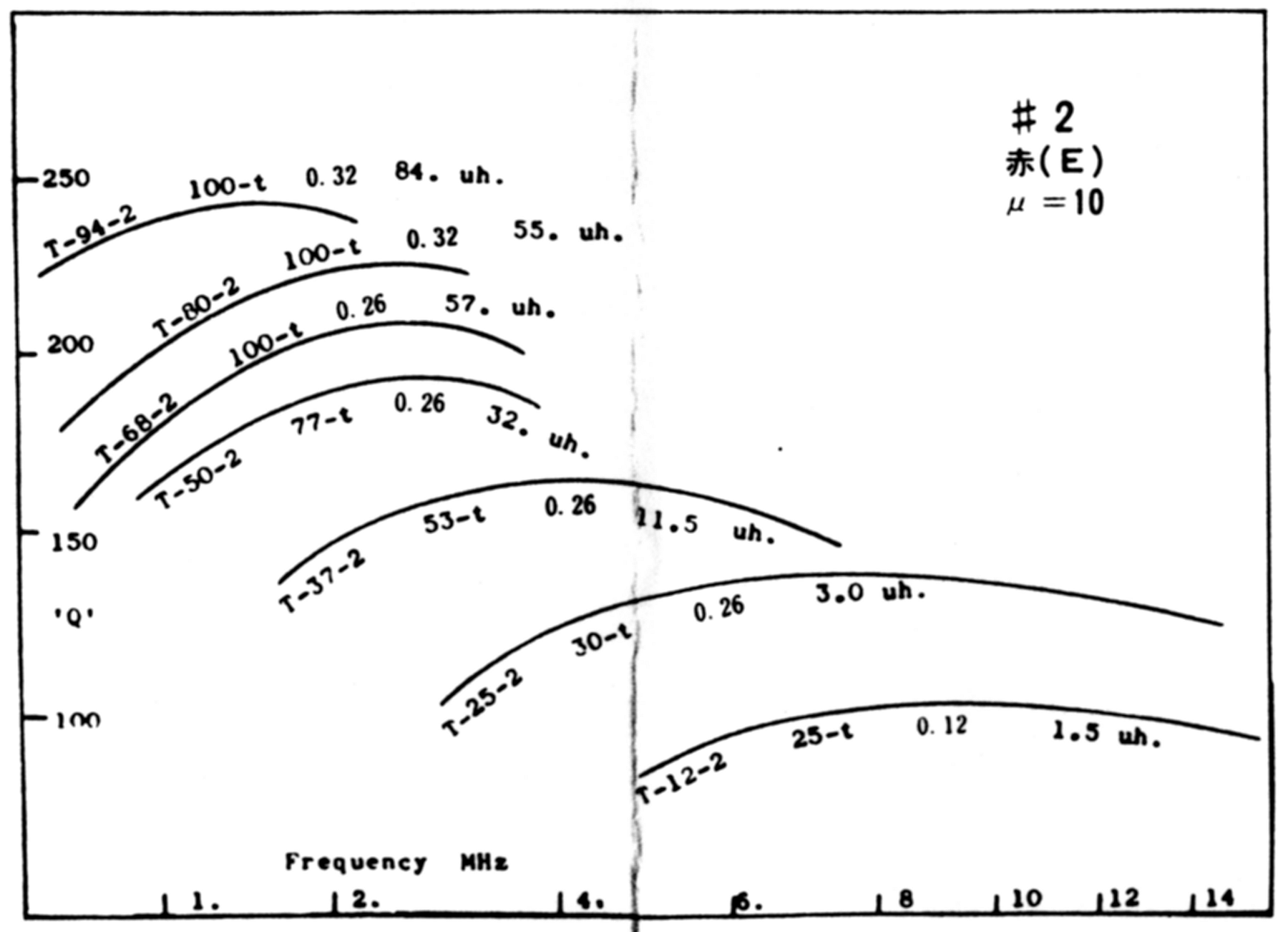

#2 | 赤 | 10 | 500KHz-10MHz | fig 5-2 |
#6 | 黄色 | 8 | 10MHz-30MHz | fig 5-3 |

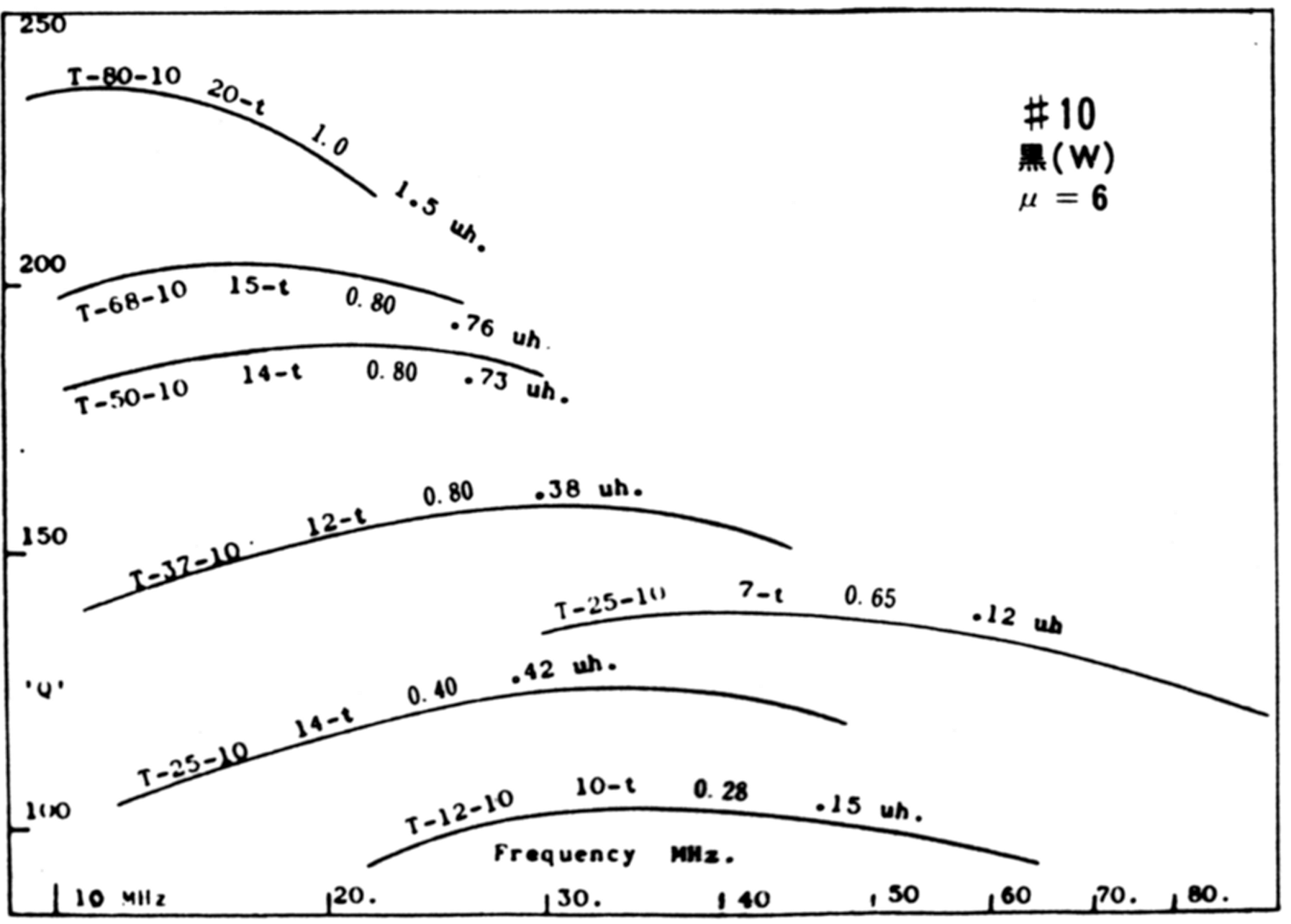

#10 | 黒色 | 6 | 30MHz-60MHz | fig 5-4 |

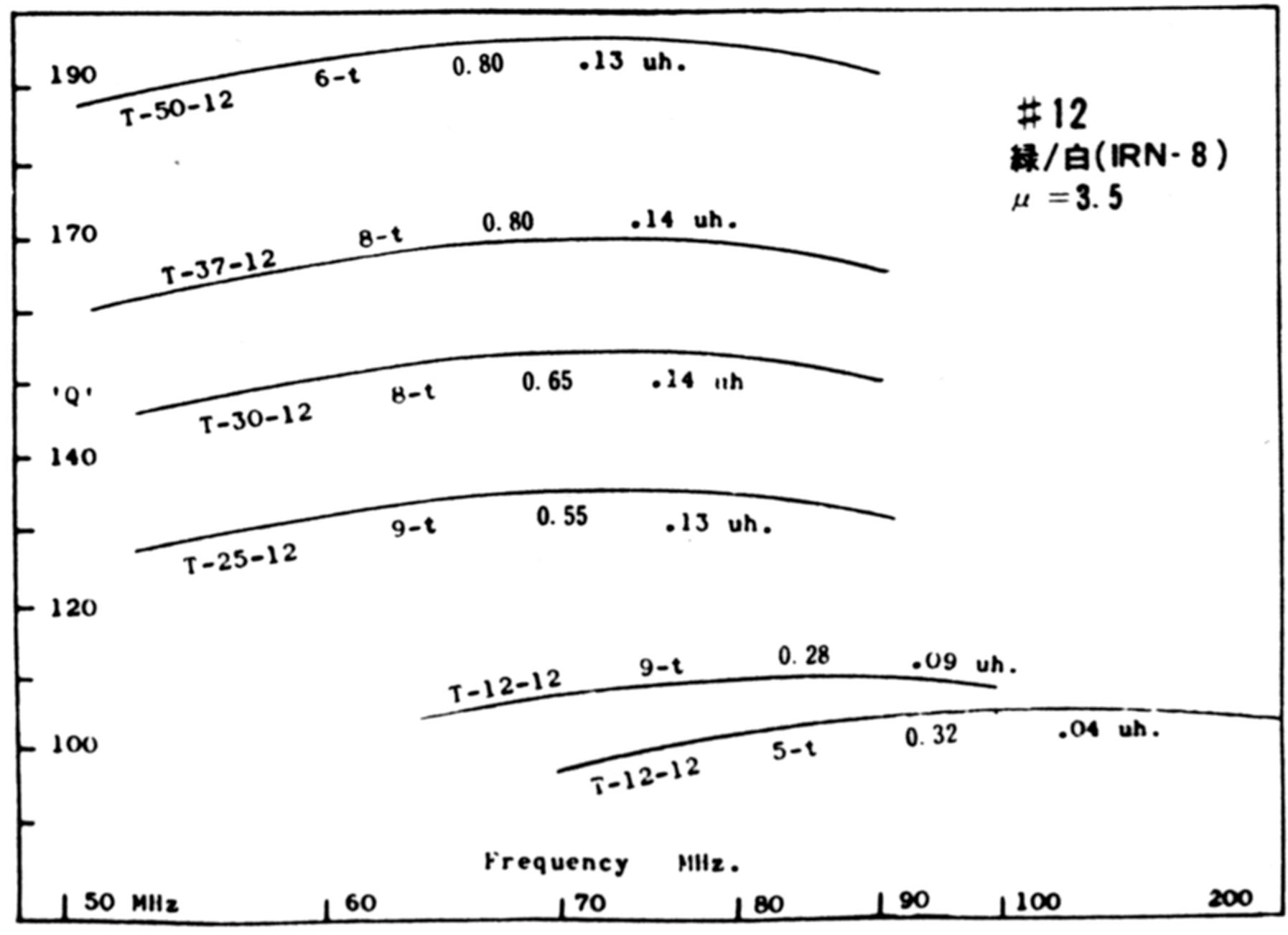

#12 | 緑/白 (2色で塗り分け) |
3.5 | 60MHz-200MHz | fig 5-5 |
ワイヤについて
この実験室で使用しているワイヤはつぎのとおり
種類 | 概観 | 直径 | AWG | ||
公称 | 実測 | ||||
ジュンフロン線 | 色付きビニール (10色あり) |
0.26mm | 導体直径 0.26mm |
AWG30相当 | |
ホルマル線 | 透明塗料で絶縁 (塗料を含む外形を測定) |
0.4mm | 0.430mm | AWG26 | |
0.26mm | 0.283mm | AWG30 | |||
0.2mm | 0.210mm | AWG32 | |||
0.14mm | 0.155mm | AWG35 |
AWG : American Wire Gauge
