PICkit3(Wheezy-amd64)

2013/7/19

PICkit2/PICkit3

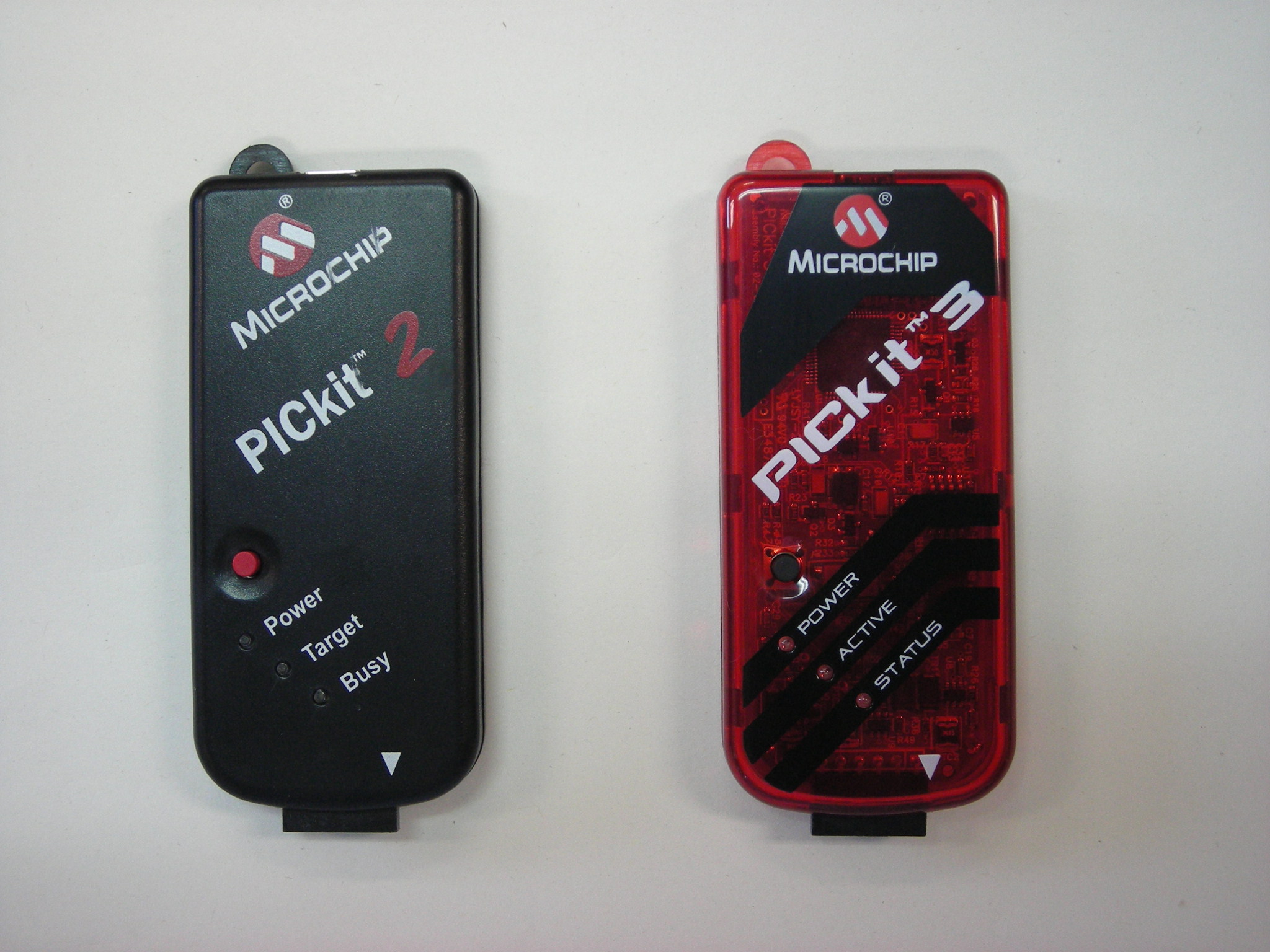

PICkit2は黒い箱、PICkit3は赤色クリアボディーでただの色違いのようにも見える。
LEDがTarget,Busy(Pk2)がACTIVE,STATUS(Pk3)に変更されている。
PICkit2,3

PICkit3/MPLABX

MPLABX+PICkit2はすぐにPIC12F629にプログラムの書き込みができた。
PICkit3はMPLABXですぐに認識するが、PIC12F629にプログラムを書き込みを行うことはできない。
デフォルトではPIC12F629に電源(5V)が供給されていないらしい。
MPLABXの設定を修正して、PICkit3から電源(5V)を供給するには、つぎの操作が必要となる。

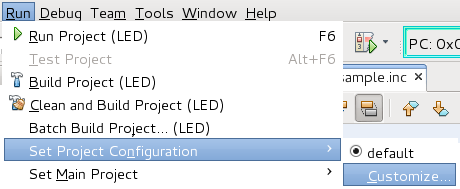

  1. メニューから[Run]→[Set Project Configuration]→[Customize]を選び
    MPLABX-Run-Set Project Configuration-Customize

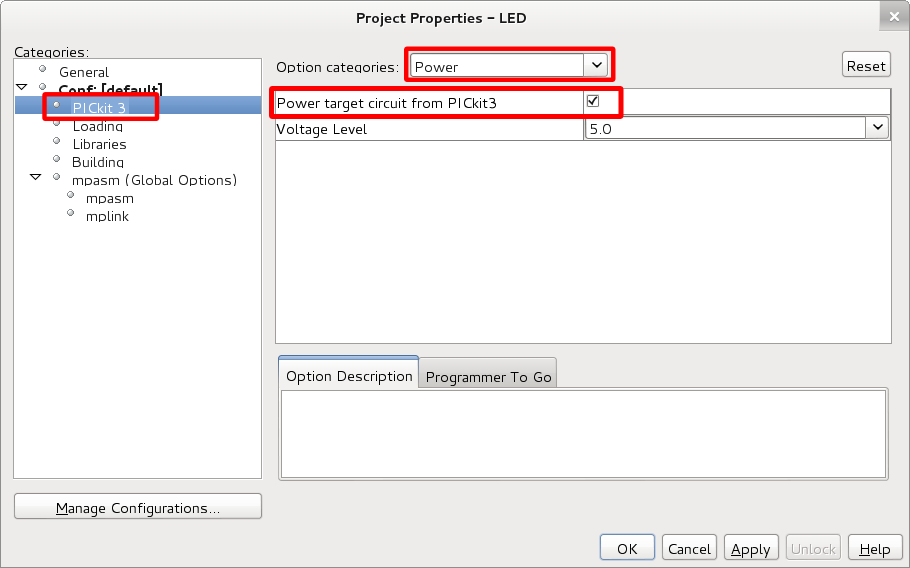

  2. Categoriesペイン(左ペイン)から[PICkit3],Option categories(プルダウンメニュー)から[Power]を選び、
    [Power target circuit from PICkit3]にをつける。
    Categories=PICkit3-Optioncategories=Power

Failed to get Device ID /MPLABX　　(2013/8/1)

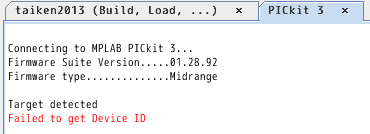

PICkit3からPICにダウンロード(プログラム書き込み)をすると"Failed to get Device ID"となった。
PICkit3を交換したが、このメッセージが表示される。他のコンピュータで試すと、このメッセージは出ない。もちろんPICにプログラムをダウンロードできる。
Categories=PICkit3-Optioncategories=Power

いろいろと試したところ、つぎの2点がわかった。 PICkit3からPICへ供給する電源を5Vより少しだけ下げることで解決した。
PICkit3から電源を供給せず、外部電源を使用することでも対策できそうだが、PICkit3のお手軽さがなくなってしまう。
Categories=PICkit3-Optioncategories=Power

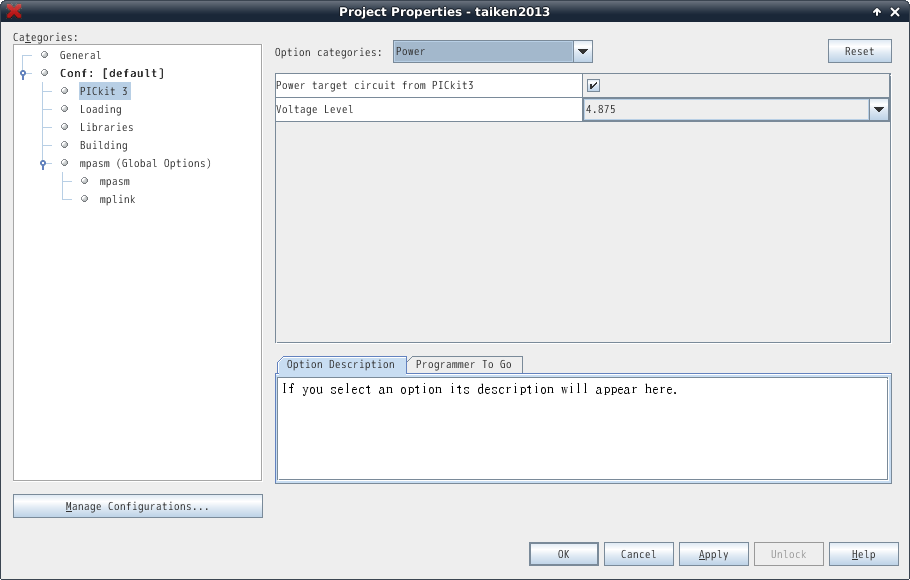

電源電圧は4.875[V]としたが、4.75[V]とか4.5[V]とかでもよい。

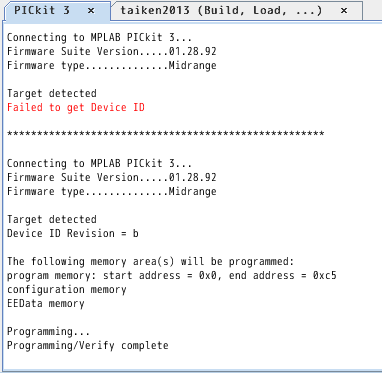

電源電圧を変更した後は、プログラムのダウンロードができている。
