2004/8/31

シリアルインターフェースをつかう

XPortの設定

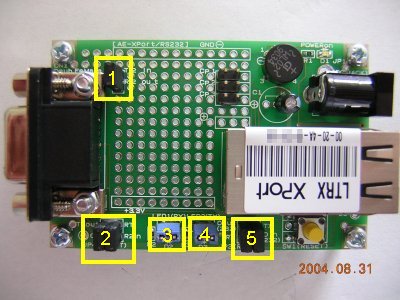

DSub 設定 PCと接続 フロー制御なし 1 T2IN R2OUT T2in-R2out 2 JP4 T2out-CT RT-R2in 3 LED1(RX) 短絡(なくてもよい) 4 LED2(TX) 短絡(なくてもよい) 5 JP3 Dout-RX TX-Din LED1,LED2を短絡すると、データの送受信時にD2,D3が点灯(点滅)する。

準備

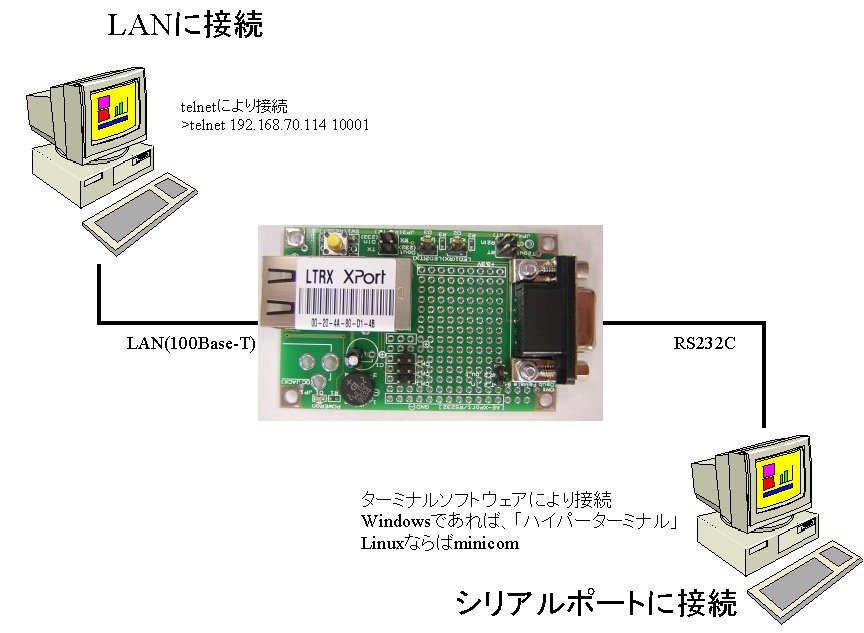

コンピュータは2台必要ではありません。1台で兼ねることができます。

• LANに接続したコンピュータからtelnetでXPortに接続。(切断するコマンドがないので注意)


  >telnet 192.168.70.114 10001
  abcde...以下適当にタイプ

• 上のコンピュータで文字列をタイプすると下のコンピュータのターミナルソフトウェアに表示される。
• 下のコンピュータのターミナルソフトウェアから文字を入力すると上のコンピュータに文字が表示される。

ターミナルソフトウェアの準備

gnome-term(Fedora Core 1 Linux)ではminicomは文字化けするので、ktermの上で実行する。

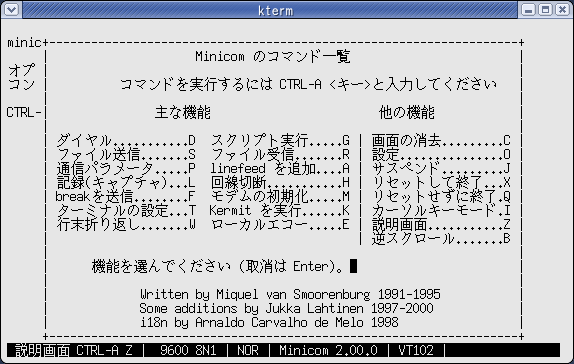

minicomが起動したら、[CTRL]+Aにつづいて、Zをタイプし、コマンドモードに入る。

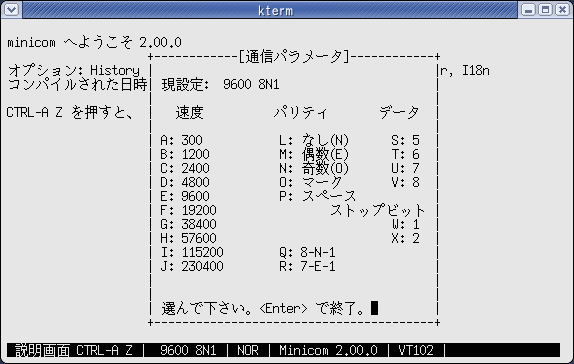

通信速度は 9600bps , パリティーなし, データ長8ビットを指定する。


１つコマンドを実行するとコマンドモードから抜けるので、再びコマンドモードに入る。


ローカルエコー(E)を有効にする。

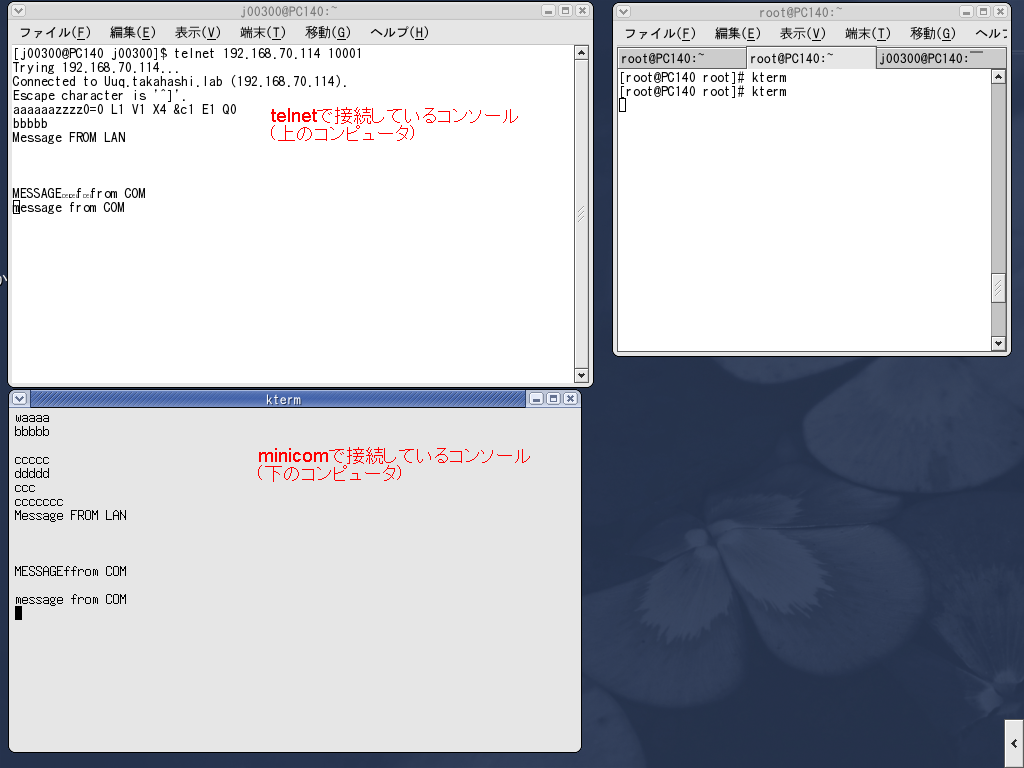

実行画面

上のコンソール(LAN経由)で"Message FROM LAN"とタイプした。下のコンソール(COM経由)に"Message FROM LAN"が表示されている。
下のコンソール(COM経由)で"message from COM"とタイプした。上のコンソール(LAN経由)にも"message from COM"が表示されている。
