2004/8/31

秋月電子XPort開発セット

XPort開発キット(秋月電子オリジナル)

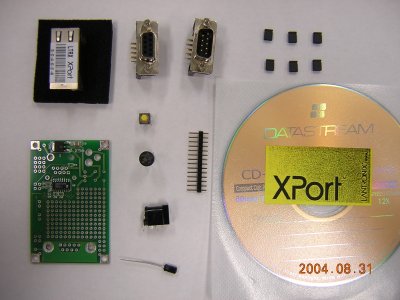

内容物はこのようなものでした。

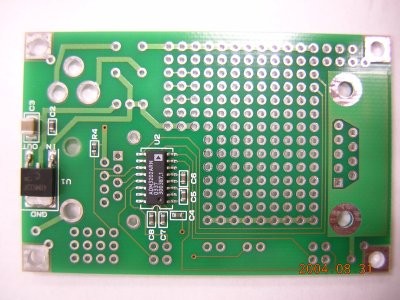

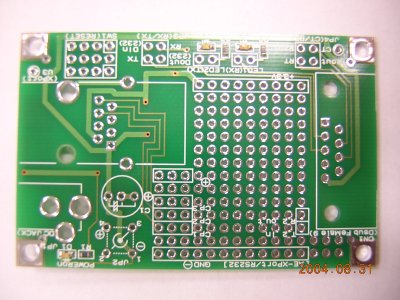

基板(部品面)	基板(ハンダ面)

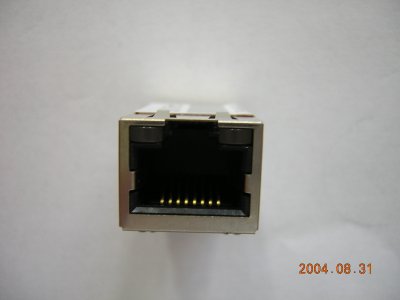

XPortを観察する

このサイズにWebサーバー＋シリアル通信インタフェース＋汎用IO(3ポート)が入っている。驚異的な代物だと思う。

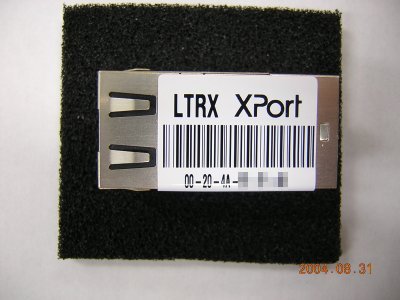

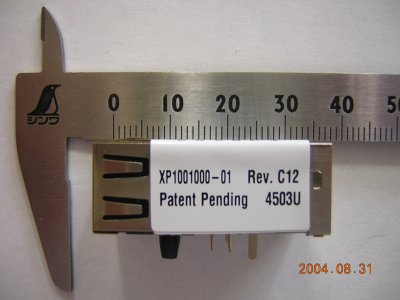

上面にはMACアドレスが書かれている。 大きさは34.0mm x 16.4mm x 13.6mm

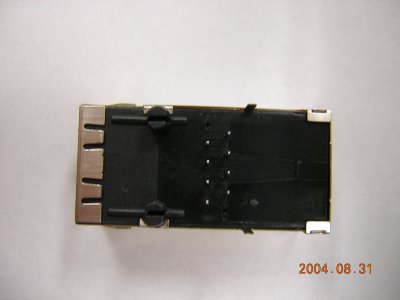

下面の端子が千鳥配置になっている。 2.54mmピッチの基板にはつけられない・・・

開発ボードを作る

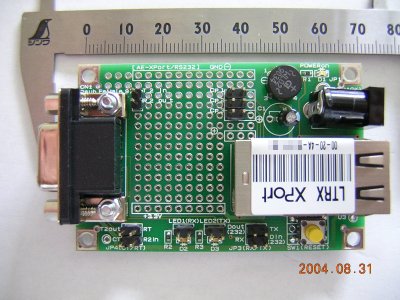

完成した開発ボード

電源には5[V]のACアダプタを用意しました。電流が400[mA]流れるそうです。消費電力は2[W]ですか。。。
XPortが結構熱くなります。大丈夫なのだろうか?
