PICプログラマキットVer4 ファームウェアを更新

経緯

秋月電子のページによると、「■また内部ファームウェアを最新にすることで、８ピンフラッシュPIC12F629/675にも書き込み可能です。 」とありました。PIC12F675を使うには、ファームウェアも更新する必要があります。

ファームウェア更新手順

1. AE-PICプログラマ最新版(Ver6.3.34)を秋月電子通商(http://akizukidenshi.com/)からダウンロード。
   自己解凍ファイルらしく、picpgm6_p6.3.34_f6.39.exeを実行すると、setup.exe他が手に入る。
   このなかに、ファームウェアppgm639.HEXも含まれている。

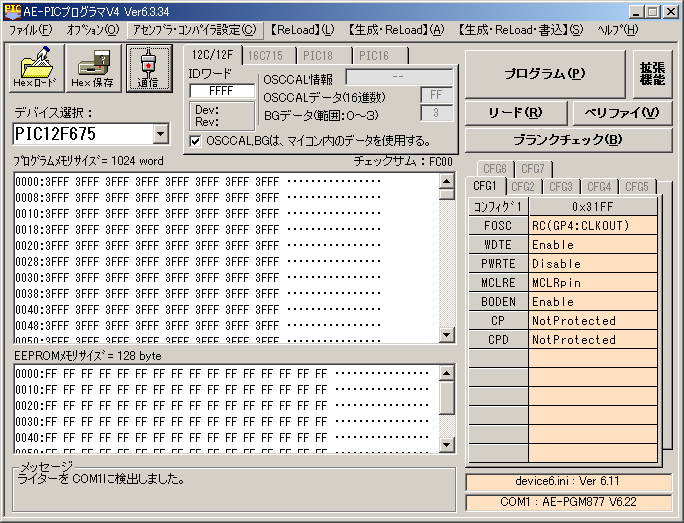

2. AE-PICプログラマを起動。
   通信ボタンを押し、通信用ポート(COM1)を選択。
   PICプログラマと通信が確立するとファームフェアのバージョンが表示される。現在のバージョンは6.22であることがわかる

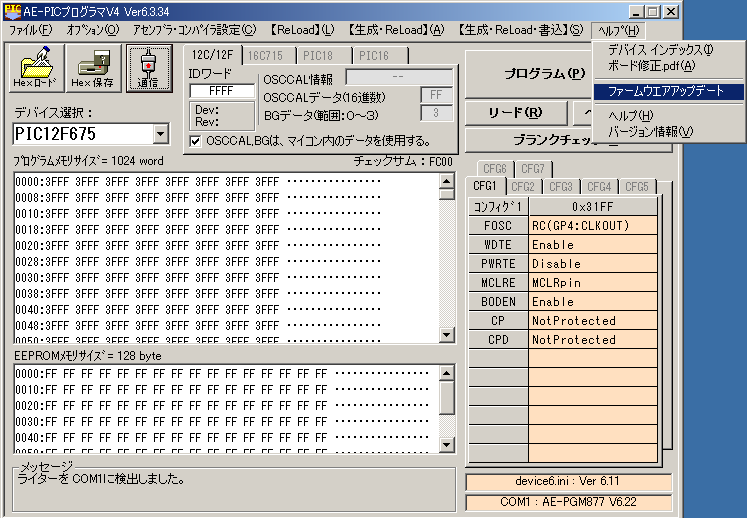

3. メニューからヘルプ－ファームウェアアップデートを選ぶ。



4. ファームウェアアップデートダイアログがでる。現在のバージョンはAE-PGM877 V6.22



5. OPENボタンでファームウェアファイルppgm639.HEXを選択する。

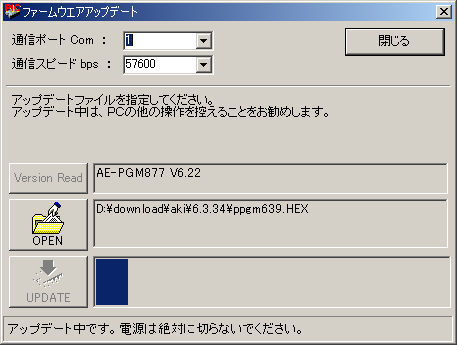

6. UPDATEボタンでファームウェアの転送が始まる。



7. AE-PICプログラマを終了し、再びAE-PICプログラマを起動。
   ファームウェアはV6.39に更新された。

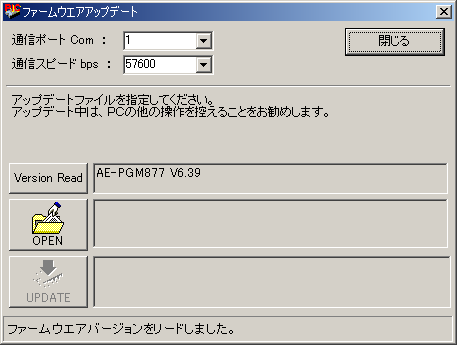

8. ファームウェアアップデートダイアログでも確認。
